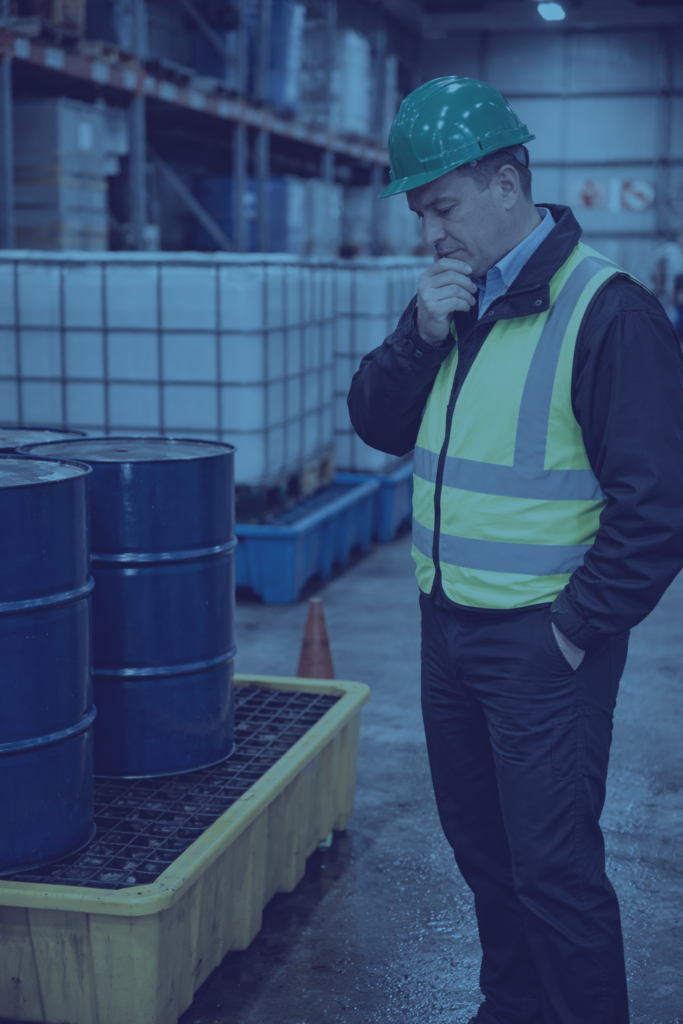

Wanna wychwytowa, paleta ociekowa, a może niecka retencyjna? Nazewnictwo jest bogate, ale przepisy… wciąż ubogie. Właśnie dlatego tak istotna jest znajomość dobrej praktyki. Ten artykuł powstał z myślą o jednej z podstawowych metod zabezpieczenia przed wyciekiem – prostej w formie, ale niezwykle istotnej w skutkach.
Nie sposób jednoznacznie określić, od kiedy stosujemy wanny wychwytowe. Można przypuszczać, że ich historia jest nierozerwalnie związana z rozwojem przemysłu, a wraz z nim z rosnącą liczbą incydentów środowiskowych. Inżynierowie bezpieczeństwa musieli w pośpiechu opracowywać rozwiązania minimalizujące skutki wycieków i rozlewów substancji niebezpiecznych.
Warto przypomnieć choćby katastrofę z 1986 roku w magazynach firmy Sandoz. W wyniku pożaru do Renu przedostało się (według źródeł) nawet 20 ton toksycznych substancji chemicznych, co uznaje się za jedną z największych katastrof ekologicznych w Europie. Takie wydarzenia uświadamiają, jak kluczowe jest stosowanie skutecznych systemów zabezpieczających, w tym właśnie wanien wychwytowych.

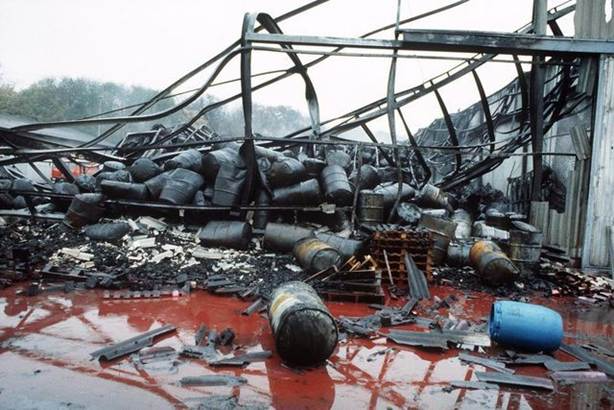

Na tym przerażającym zdjęciu widzimy dziesiątki powszechnie dziś stosowanych beczek 200-litrowych. Nie twierdzę, że zastosowanie wanien wychwytowych mogłoby całkowicie zapobiec tragedii – w końcu mówimy o pożarze, a od lat 80. technologia ochrony przeciwpożarowej przeszła ogromny rozwój. Można jednak z dużym prawdopodobieństwem stwierdzić, że wanny wychwytowe, a najlepiej zamykane magazyny kontenerowe z wbudowaną wanną, mogłyby znacząco ograniczyć skalę skażenia środowiska. To właśnie przykład pasywnego, prewencyjnego zabezpieczenia, które – choć proste – potrafi odegrać kluczową rolę w sytuacji awaryjnej.
Gdzie jesteśmy dzisiaj?
Od katastrofy w Sandoz minęło już blisko 40 lat. W tym czasie wprowadzono wiele regulacji unijnych (czasem aż za wiele) oraz szereg krajowych rozporządzeń. Do kluczowych można zaliczyć m.in. dyrektywy Seveso, REACH, dyrektywę odpadową oraz ATEX.
Być może w tym momencie zastanawiasz się, co dyrektywa ATEX ma wspólnego z nieszczęsnymi wannami wychwytowymi. Mam nadzieję, że uda mi się to w ostatniej części dobrze uzasadnić. Z doświadczeń z audytów wynika bowiem, że to właśnie nieznajomość wymagań wynikających z przepisów opartych na ATEX jest jedną z najczęstszych przyczyn błędów w stosowaniu wanien wychwytowych.
Przepisy w Polsce
We wstępie napisałem, że przepisy w tym zakresie są wciąż ubogie. Oczywiście, można przyjąć inną perspektywę i wskazać kolejne regulacje prawne, które pośrednio nakazują stosowanie wanien wychwytowych. Jednak w mojej ocenie taka narracja nie pomaga przedsiębiorcom ani specjalistom ds. szeroko pojętego BHP.
Sięgnijmy do podstawowego aktu w tym obszarze – Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Znajdziemy tam m.in. zapis, że należy:
„stosować odpowiednie zabezpieczenia przed rozlewaniem i rozprzestrzenianiem się zawartości zbiornika w razie jego uszkodzenia, jak np. wanny, rynny, koryta, zbiorniki rezerwowe” (§ 95 – Ciekłe materiały niebezpieczne)
Mamy więc wskazanie, że „odpowiednie zabezpieczenia” to m.in. wanny, jednak nadal brak szczegółowych wymagań technicznych.
Można też odwołać się do art. 207 tego samego rozporządzenia, dotyczącego podstawowych obowiązków pracodawcy w zakresie BHP. W § 2 czytamy, że:
„Pracodawca jest obowiązany chronić zdrowie i życie pracowników przez zapewnienie bezpiecznych i higienicznych warunków pracy przy odpowiednim wykorzystaniu osiągnięć nauki i techniki.”
Dalej znajdziemy m.in. obowiązek:
- organizowania pracy w sposób zapewniający bezpieczne i higieniczne warunki,
- dostosowywania środków ochrony do zmieniających się warunków pracy.
Trudno zaprzeczyć, że wanna wychwytowa jest środkiem organizacyjnym, który realnie chroni życie i zdrowie pracowników. Jednak wciąż brakuje tu jasnych, technicznych wytycznych dotyczących jej parametrów i stosowania.
A co na to Prawo wodne?
Również w Prawie wodnym znajdziemy zapisy, które – choć ogólne – mają bezpośredni związek z koniecznością stosowania rozwiązań takich jak wanny wychwytowe. Wystarczy przywołać art. 54, aby zobaczyć, że ustawodawca oczekuje od przedsiębiorstw działań prewencyjnych:
Ochrona wód powierzchniowych przed zanieczyszczeniem obejmuje łącznie:
- ograniczanie emisji do wód ze źródeł zanieczyszczeń punktowych przy zastosowaniu dopuszczalnych wartości emisji (…) wynikających z najlepszych dostępnych technik, które nie powinny być przekraczane w określonym w nich czasie;
- ograniczanie emisji do wód ze źródeł zanieczyszczeń obszarowych przez określenie jej warunków, z uwzględnieniem najlepszych dostępnych praktyk w zakresie ochrony środowiska, (…) w szczególności w przepisach niniejszej ustawy oraz w ustawie Prawo ochrony środowiska.
W praktyce oznacza to, że przedsiębiorca powinien nie tylko reagować na awarie, ale też wdrażać środki zapobiegające przedostawaniu się substancji niebezpiecznych do środowiska. Wanna wychwytowa spełnia dokładnie tę funkcję – jest elementem najlepszej dostępnej praktyki ograniczania emisji punktowej w przypadku magazynowania cieczy niebezpiecznych.
Niestety, podobnie jak w przepisach BHP, także i tu brakuje precyzyjnych, technicznych wytycznych dotyczących tego, jak takie zabezpieczenia powinny wyglądać, jakie mają mieć parametry i w jakich sytuacjach ich stosowanie jest obligatoryjne. To pozostawia szerokie pole do interpretacji, a w efekcie prowadzi do różnej jakości rozwiązań w zakładach.
Wyciek odpadów lepszy od wycieku surowców?
Brzmi sarkastycznie, ale z punktu widzenia obowiązujących przepisów sytuacja jest dość paradoksalna, bo w przypadku magazynowania ciekłych odpadów palnych przedsiębiorca ma jasno zdefiniowane zarówno pojęcia, jak i wymagania dotyczące pojemności wanien wychwytowych.
Pod względem zabezpieczenia przed wyciekiem jest to jedno z najlepiej opisanych rozporządzeń, ponieważ znajdziemy w nim precyzyjne definicje i parametry:
§ 4. Ilekroć w rozporządzeniu jest mowa o: 3) rozwiązaniu ograniczającym rozlewisko – rozumie się przez to wannę wychwytującą, nieckę lub inne szczelne rozwiązanie ograniczające rozlewisko, które w przypadku pożaru lub innej sytuacji awaryjnej może pomieścić i utrzymać w warunkach pożarowych określoną objętość magazynowanych ciekłych odpadów palnych.
§ 30. 1.Rozwiązanie ograniczające rozlewisko, przy uwzględnieniu uwarunkowań lokalnych, zapewnia możliwie małą powierzchnię rozlewiska.
- Rozwiązanie ograniczające rozlewisko posiada pojemność netto nie mniejszą niż: 1) 25% całkowitej objętości magazynowanych ciekłych odpadów palnych, lub 2) 110% pojemności pojedynczego największego opakowania, pojemnika jednostkowego lub zbiornika przenośnego – w zależności od tego, która z tych wartości jest większa.
To oznacza, że w obszarze gospodarki odpadami ustawodawca potrafi podać jasne i konkretne liczby, ale w przypadku surowców – nawet równie niebezpiecznych – takich precyzyjnych wymagań często brakuje. W praktyce prowadzi to do sytuacji, w której te same substancje, tylko w innej „formie prawnej” (odpad vs. surowiec), są zabezpieczane według zupełnie różnych standardów.
Co z tą pojemnością? Dobra praktyka czy chaos?
Czy to dobra praktyka? Nie wiem, ale na pewno powszechna i zgodna ze standardami UE:
- ≥ 100% pojemności największego pojemnika lub
- ≥ 10% łącznej objętości, z czego stosuje się wartość większą.
Natomiast w sytuacjach, gdy istnieje ryzyko przedostania się substancji do środowiska (np. do wód gruntowych), stosuje się nawet ≥ 100% całkowitej objętości magazynowanej substancji.
I tu pojawia się pytanie – skoro mamy już precyzyjny akt prawny, który jasno i sensownie określa pojemność wanny wychwytowej (wspomniane wcześniej rozporządzenie w sprawie odpadów), to może nie warto mnożyć interpretacji i warto ujednolicić wymagania w kolejnych regulacjach? Rozporządzenie o odpadach podaje to jasno:
- 25% całkowitej objętości magazynowanych lub
- 110% pojemności pojedynczego największego opakowania
* w zależności od tego, która z wartości jest większa.
Inne akty prawne
W polskim prawie znajdziemy też inne rozporządzenia, choć zwykle są one „wąskie” i dotyczą konkretnych rozwiązań technicznych. Dobrym przykładem jest Rozporządzenie Ministra Gospodarki z dnia 16 kwietnia 2002 r. w sprawie warunków technicznych dozoru technicznego, jakim powinny odpowiadać zbiorniki bezciśnieniowe i niskociśnieniowe przeznaczone do magazynowania materiałów trujących lub żrących.
§ 11.1. Zbiornik o pojemności powyżej 1 m³ przeznaczony do cieczy bardzo toksycznych lub żrących powinien być zabezpieczony (…) przed przenikaniem czynnika roboczego do gruntu oraz do wód powierzchniowych i gruntowych. § 11.4. Urządzenie zabezpieczające przed wyciekiem (…) powinno mieć pojemność nie mniejszą niż pojemność zbiornika, który zabezpiecza. § 11.5. W przypadku wspólnego zabezpieczenia dla dwóch zbiorników – co najmniej 75% sumy ich pojemności (ale nie mniej niż pojemność większego zbiornika), a dla trzech i więcej – co najmniej 50% sumy pojemności (ale nie mniej niż pojemność największego zbiornika).
To jest przykład przepisu, który nie pozostawia wątpliwości, jaką pojemność ma mieć zabezpieczenie. Szkoda, że w przypadku wielu innych magazynowanych substancji nie mamy równie jasnych wytycznych, bo to właśnie rozbieżność w przepisach jest jedną z przyczyn niejednolitej praktyki w zakładach.
Pamiętajmy o odporności chemicznej, ale też o możliwych reakcjach
W przypadku wanien wychwytowych zwykle skupiamy się na odporności chemicznej materiału, co jest oczywiście kluczowe. Tu mowa głównie o kwasach i zasadach – kwestie substancji palnych omówię niżej – ale wróćmy na moment do szeroko rozumianych substancji żrących.
Już sam piktogram GHS 05 na opakowaniu powinien być sygnałem ostrzegawczym – jeśli widzimy symbol korozji, to stal lakierowana nie jest najlepszym wyborem. Jednak nawet właściwie dobrana wanna retencyjna nie rozwiąże wszystkich problemów, jeśli chemikalia nie są odpowiednio segregowane.
Warto przypomnieć, że obowiązek segregacji substancji chemicznych wynika wprost z kart charakterystyki, które każdy dostawca jest zobowiązany dostarczyć zgodnie z rozporządzeniem REACH (WE nr 1907/2006). W sekcji 7 „Postępowanie z substancją i jej magazynowanie” często znajdziemy wyraźne wskazanie, by unikać przechowywania razem substancji, które mogą wchodzić w niebezpieczne reakcje (np. kwasów i zasad, utleniaczy i reduktorów, substancji palnych i silnych utleniaczy). Oznacza to, że ignorowanie tych zaleceń nie jest kwestią „dobrej praktyki”, lecz naruszeniem wymagań prawnych wynikających z rozporządzeń REACH i CLP.

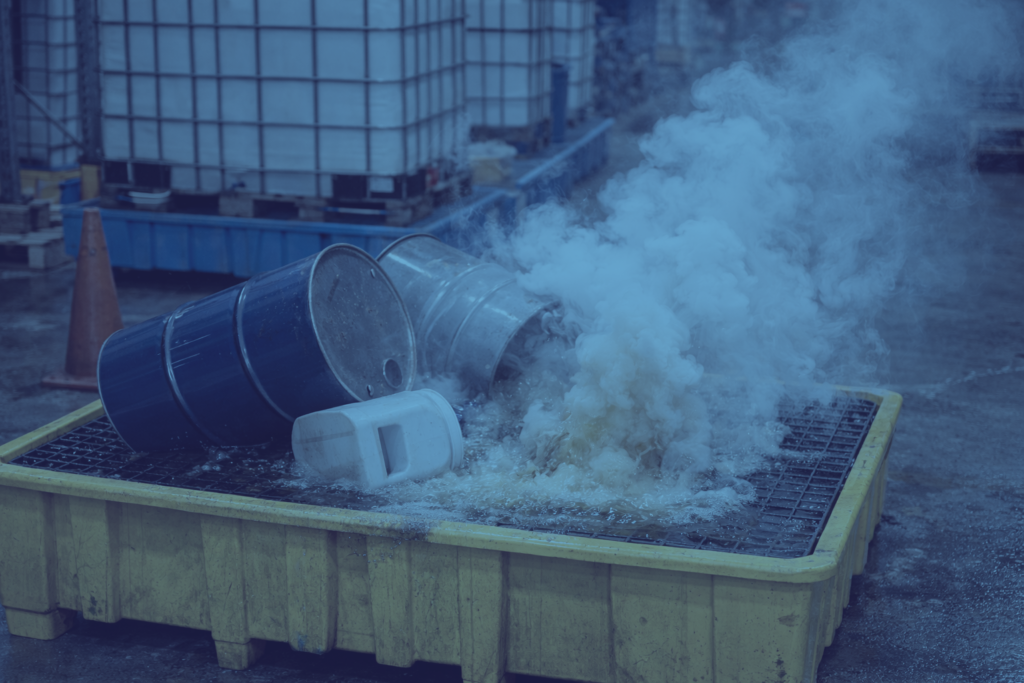

Tymczasem w zakładach często widzę sytuację, w której substancje kwasowe i zasadowe znajdują się pod jedną wanną retencyjną. Na pierwszy rzut oka może się wydawać, że nic złego się nie dzieje – i faktycznie, dopóki nie dojdzie do ich zmieszania, zagrożenie jest „uśpione”. Nierzadko słyszę wtedy od pracowników: „Przecież od lat nic się nie stało”.
Tyle że w scenariuszach awaryjnych, np. podczas pożaru, sprawa wygląda zupełnie inaczej. Plastikowe kanistry topią się już w temperaturze 100–120°C. W efekcie może dojść do wspólnego wycieku kwasu i zasady, a to oznacza gwałtowną reakcję egzotermiczną. Taka reakcja może dodatkowo podnieść temperaturę, wzmocnić rozwój pożaru i zwiększyć szkody – nie wspominając o tym, że po analizie zdarzenia rzeczoznawca mógłby wskazać nieprawidłowości skutkujące sankcjami karnymi.
Dlatego, zakładając, że dbamy o staranną segregację chemikaliów, warto zapamiętać prostą zasadę:
- Substancje żrące → wanny z tworzywa sztucznego odpornego chemicznie,
- Substancje palne i łatwopalne → wanny stalowe,
- Substancje jednocześnie żrące i łatwopalne → wanny ze stali kwasoodpornej.
No i co z tym ATEX w wannach wychwytowych – gdzie jest punkt styku?
Na pierwszy rzut oka wanny wychwytowe i dyrektywa ATEX to dwa zupełnie różne światy. ATEX (1999/92/WE oraz 2014/34/UE) reguluje kwestie atmosfer wybuchowych i wymagań dla urządzeń stosowanych w strefach zagrożenia wybuchem. Wanna wychwytowa kojarzy się raczej z wyciekiem cieczy niż z ryzykiem eksplozji.
W praktyce jednak te dwa obszary często się przenikają. Dlaczego?
- Rodzaj przechowywanych substancji W beczkach czy IBC bardzo często magazynuje się ciecze palne lub wysoce łatwopalne, które w przypadku wycieku mogą wydzielać opary i mieszać się z powietrzem, tworząc atmosferę wybuchową. W takim przypadku wanna wychwytowa staje się pierwszą barierą, która ogranicza powierzchnię parowania i rozprzestrzenianie się oparów.
- Lokalizacja w strefach zagrożenia wybuchem Jeśli wanna wychwytowa znajduje się w strefie 1 lub 2 (wg klasyfikacji ATEX), jej konstrukcja, materiał i sposób użytkowania muszą spełniać wymagania dla urządzeń w tych strefach. Oznacza to m.in. konieczność stosowania materiałów antystatycznych, zapewnienia uziemienia oraz unikania elementów mogących powodować iskrzenie.
Częsty błąd – niewłaściwe tworzywa sztuczne w strefach Ex
Jednym z najczęściej spotykanych błędów jest stosowanie wanien wychwytowych z typowego tworzywa sztucznego, np. polietylenu, w strefach zagrożonych wybuchem.
Takie tworzywo nie jest przewodzące i może się naładować elektrostatycznie. W obecności palnych par i oparów wystarczy niewielkie wyładowanie, aby doszło do zapłonu i wybuchu.
Wyjątkiem są tworzywa przewodzące (np. modyfikowane grafitem), które można stosować w strefach Ex, ale tylko po potwierdzeniu przewodności i uzyskaniu odpowiednich certyfikatów.

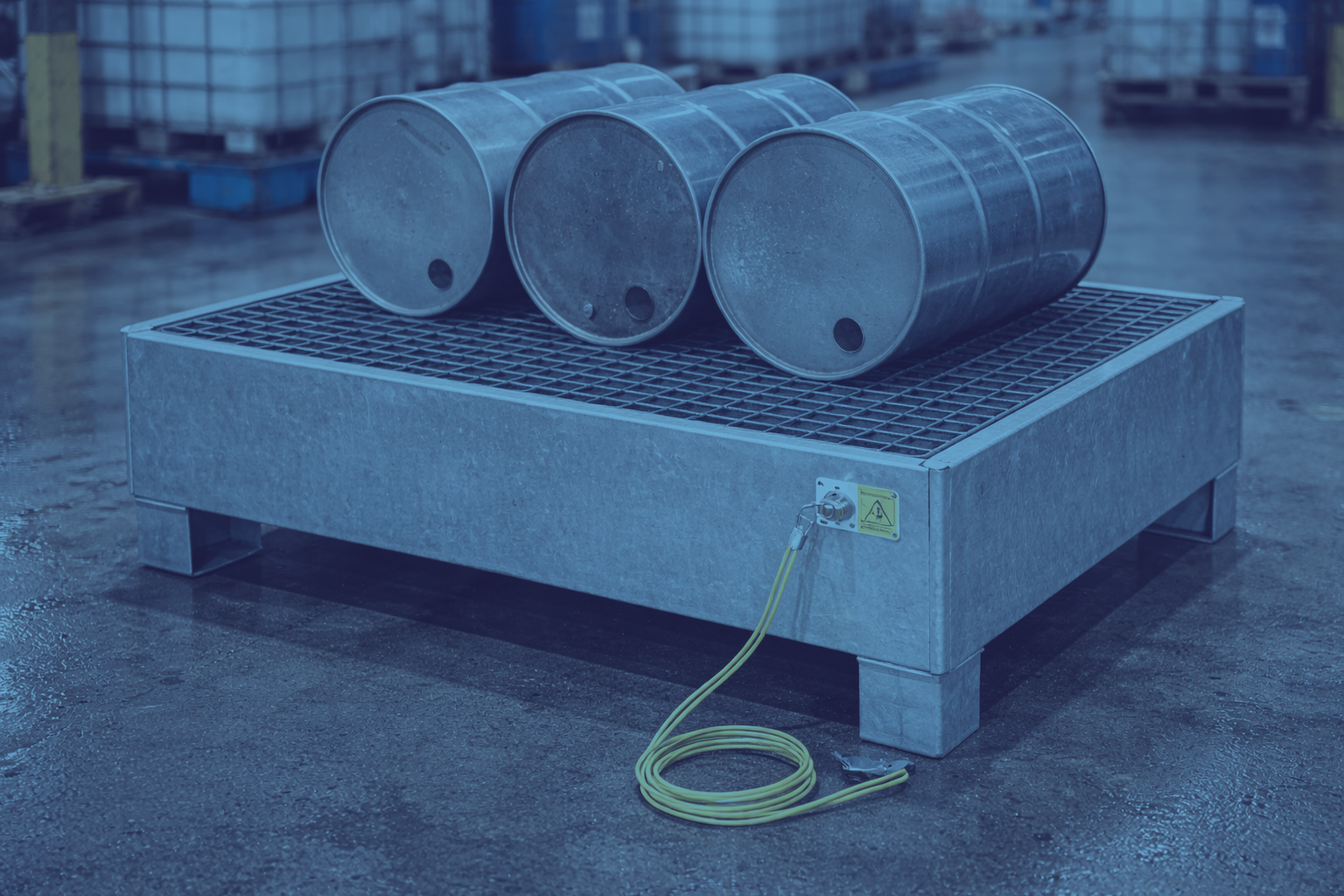

Wanna wychwytowa w strefie ATEX to nie tylko zbiornik na wycieki – to element systemu ochrony przeciwwybuchowej. Jej prawidłowy dobór powinien uwzględniać:
- odpowiednią pojemność i materiał wykonania,
- klasyfikację strefy zagrożenia,
- przewodność materiałów i możliwość uziemienia,
- sposób odprowadzania ładunków elektrostatycznych.
- Odpowiednia wysokość – wanna o wysokości powyżej 50 cm może nie zapewniać właściwej wentylacji.
Transport wanny wychwytowej

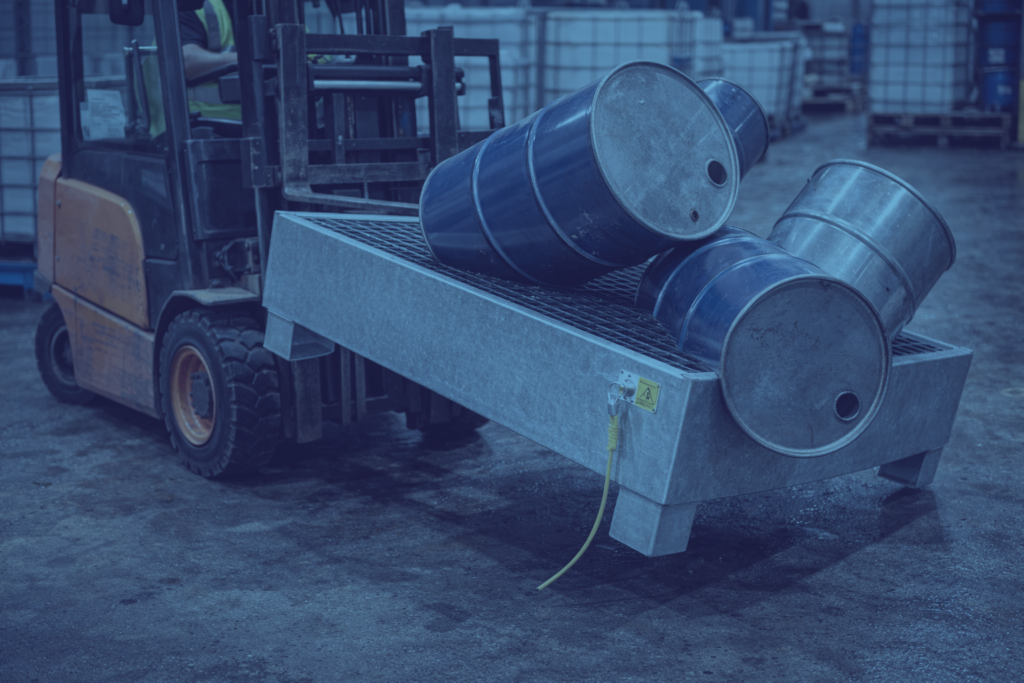

Częstym błędem jest przekonanie, że kieszenie na widły w wannach wychwytowych służą do wewnątrzzakładowego transportu beczek czy IBC wraz z zabezpieczeniem przed wyciekiem. To poważne nieporozumienie, które w praktyce może zagrażać bezpieczeństwu.
Taka operacja niesie ryzyko ześlizgnięcia się beczki lub IBC, a powodzenie całego manewru zależy wyłącznie od umiejętności operatora wózka widłowego. To zdecydowanie zbyt duże ryzyko.
Prawidłowe zastosowanie: kieszenie na widły są przeznaczone wyłącznie do transportu samej wanny wychwytowej, np. w celu jej relokacji. W żadnym wypadku nie wolno traktować wanny jako podstawy transportowej dla pojemników z substancjami niebezpiecznymi.
Podsumowanie
Wanna wychwytowa wydaje się rozwiązaniem banalnie prostym, a jednak kryje w sobie wiele pułapek – od niejasnych przepisów, przez błędy w segregacji substancji, aż po ryzyko związane ze strefami ATEX i transportem. To właśnie dlatego jej rola w zakładach przemysłowych jest tak istotna: jest elementem pasywnej ochrony, który nie wymaga skomplikowanej technologii, ale wymaga świadomości, właściwego doboru i konsekwencji w stosowaniu. Bo jak pokazują zarówno historia, jak i codzienna praktyka audytowa – to właśnie najprostsze środki zabezpieczenia często decydują o tym, czy potencjalna awaria skończy się na incydencie, czy na katastrofie.
Powiązane akty prawne
- Kodeks pracy (tekst jednolity) – Dz.U. 2025 poz. 277
Podstawa obowiązków pracodawcy w zakresie BHP, w tym eliminacji i ograniczania ryzyk związanych z substancjami niebezpiecznymi.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20250000277
- Rozporządzenie MPiPS z 26.09.1997 r. w sprawie ogólnych przepisów BHP – Dz.U. 1997 nr 129 poz. 844
Podstawowe wymagania organizacyjne i techniczne BHP dla miejsc pracy i magazynowania, istotne przy przechowywaniu substancji niebezpiecznych.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=wdu19971290844
- Tekst jednolity ogólnych przepisów BHP – Dz.U. 2003 nr 169 poz. 1650
Jednolity tekst rozporządzenia BHP, do którego najczęściej odwołuje się praktyka i dokumentacja zakładowa.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=wdu20031691650
- Zmiana ogólnych przepisów BHP – Dz.U. 2007 nr 49 poz. 330
Nowelizacja wprowadzająca m.in. doprecyzowania dot. oceny ryzyka zawodowego i doboru środków w środowisku pracy.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20070490330
- Zmiana ogólnych przepisów BHP – Dz.U. 2008 nr 108 poz. 690
Kolejna nowelizacja rozporządzenia BHP (przydatna jako element ścieżki zmian „z późn. zm.”).
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20081080690
- Prawo wodne (tekst jednolity) – Dz.U. 2025 poz. 960
Regulacje dotyczące ochrony wód i przeciwdziałania zanieczyszczeniom, ważne przy ryzyku przedostania się wycieku do gruntu, wód lub kanalizacji.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20250000960
- Prawo ochrony środowiska (tekst jednolity) – Dz.U. 2025 poz. 647
Ogólne zasady ochrony środowiska i odpowiedzialności za zanieczyszczenia, istotne przy magazynowaniu i wyciekach substancji.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20250000647
- Rozporządzenie MSWiA z 7.06.2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów – Dz.U. 2010 nr 109 poz. 719
Wymagania ochrony przeciwpożarowej dla obiektów i terenów, w tym zasady organizacji magazynowania materiałów palnych i prowadzenia prac.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20101090719
- Rozporządzenie MSWiA z 19.02.2020 r. w sprawie wymagań ochrony przeciwpożarowej dla miejsc zbierania, magazynowania lub przetwarzania odpadów – Dz.U. 2020 poz. 296
Wymagania ppoż. dla stref odpadowych, istotne gdy wanny wychwytowe dotyczą magazynowania odpadów (także niebezpiecznych).
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20200000296
- Rozporządzenie Ministra Klimatu z 11.09.2020 r. w sprawie szczegółowych wymagań dla magazynowania odpadów – Dz.U. 2020 poz. 1742
Szczegółowe wymagania organizacyjne i techniczne dla magazynowania odpadów, przydatne w obszarze magazynowania odpadów ciekłych i w pojemnikach.
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20200001742
- Rozporządzenie Ministra Gospodarki z 16.04.2002 r. w sprawie warunków technicznych dozoru technicznego dla zbiorników do materiałów trujących lub żrących – Dz.U. 2002 nr 63 poz. 572
Warunki techniczne dla zbiorników bezciśnieniowych i niskociśnieniowych (kontekst zabezpieczeń przed wyciekiem przy materiałach trujących i żrących).
https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20020630572
